本说明从进入软件后的启动中心开始，按“新建模型 → 配置输入 → 运行仿真 → 检查结果 → 保存与导出”的顺序组织。首次使用建议先保留默认数据，完成一次可复核的算例。
1. 选择工作入口
| 启动中心入口 | 使用场景 |
|---|---|
| 新建模型 / New Model | 建立新的工程，或运行默认算例 |
| 打开项目 / Open Project | 继续编辑已有工程 |
| 打开结果 / 包 / Open Result / Package | 查阅已保存的结果或导出内容 |
打开、恢复或转换工程不会自动运行计算。只读结果用于查阅；需要修改输入时，应打开可编辑的工程。
2. 用默认选项新建模型
点击“新建模型”，在向导中保留以下组合，然后点击“完成 / Finish”。
| 向导项 | 默认选择 |
|---|---|
| 模型族 | 经验频域寿命求解器 / Empirical Frequency Lifetime Solver |
| 求解域 | 频域统计 / Frequency statistical |
| 热 / Pack | 平均热表 / Average thermal table |
| 温度来源 | 手动 / 默认每日最高最低温 / Manual / default daily max-min |
进入工程后，先核对默认算例的主要条件：电池能量 423 kWh、续航 235 km、每周里程 1,400 km、每年运行 365 天、总时长 180 个月、武汉每日温度。这个例子使用默认的“先循环、后日历”顺序迭代模式。
这组数据用于演示工作流。实际评估时，请新建或另存独立工程，再替换成适用于目标电芯和使用场景的数据。
3. 配置并检查输入
| 顺序 | 输入区域 | 核对重点 |
|---|---|---|
| 1 | 电芯页：车辆与寿命参数 | 电池总能量与可用能量、续航、循环与日历寿命数据、温度锚点及衰减参数 |
| 2 | Pack | 串并联配置、热管理方式和温升假设 |
| 3 | 工况 | 每日里程、能量和充电比例；每周驾驶、停车、快充与常规充电时段及 SOC |
| 4 | 温度 | 每日最高/最低温、单位、缺失值和来源；最高温不得低于最低温 |
| 5 | 电芯页：运行设置 | 每年运行天数、总月数、目标年份/里程与循环日历迭代模式 |
按界面单位录入，区分比例与百分数、kWh 与电芯容量单位。保存数据来源与必要的处理说明，避免只保留最终数值。
温度数据中心部分打包日温度应用路径使用估算序列，且来源标记存在已知问题。实际评估应核对应用到当前工程的每日温度；不能仅凭来源标签将估算值描述为原始实测数据。引用分钟或秒级数据，也不表示寿命求解器按相同时间步计算。
以下截图来自当前软件构建的本地浏览器界面，使用新建模型的默认输入，尚未运行仿真。点击图片可查看原始尺寸。界面中的 -- 表示尚未生成的计算值；截图保留软件当前显示的版本标识。
3.1 电芯、车辆与运行参数
入口：模型输入 → 电芯。 本页集中定义电芯退化依据、车辆能量条件和仿真时长。先选择适用的退化依据，再核对寿命参数与运行条件。
| 参数组 | 含义与填写要点 |
|---|---|
| 电池能量与续航 | 电池容量、可用能量按 kWh 填写，满电续航按 km 填写。默认分别为 423、423 和 235；不要把 Ah 数值直接填入能量字段。 |
| 运行周期 | 每年运行天数和总月数定义评估范围，默认 365 天、180 个月；目标年份和目标里程用于结果查询，里程输入单位为万 km。 |
| 寿命温度锚点 | 按 0、25、45 °C 分别填写快充循环寿命、常规充电循环寿命及中间 SOC 日历寿命。循环寿命单位为次数，日历寿命单位为年。 |
| 衰减参数 | 循环与日历指数、系数以及日历加速参数用于所选经验模型，应与寿命数据的试验条件和标定依据一致。 |
| 温度偏移与迭代模式 | 核对温度偏移假设及循环、日历损失的更新顺序。对比方案时保持口径一致，或明确记录改动。 |
默认 LFP 参考数据用于演示。更换电芯时，应核对温度、SOC、充电方式及寿命终止判据，不能仅替换材料名称后沿用全部寿命参数。
3.2 Pack 与热管理
入口：模型输入 → Pack。 本页记录电池包配置，并提供频域计算使用的温升条件。
| 参数组 | 含义与填写要点 |
|---|---|
| Pack 参数 | 串联数、并联数及 Pack 能量用于描述项目配置；核对其与车辆能量条件的一致性。界面字段的存在不代表当前求解器已支持完整电气网络分析。 |
| 热管理与热模型 | 记录液冷、风冷等热管理方式。当前默认路径使用平均温升/热表；标注“预留”的 0D、1D 选项不属于当前可用热模型。 |
| 温升表 | 按环境温度区间填写快充 FC 与常规充电 NC 的温差 dT，单位为 °C，可使用两列数据粘贴。它是相对于环境温度的温差，不是电芯绝对温度。 |
| 派生预览 | 每周里程、月能量吞吐等由计算生成，无需手工填写。完成运行后再核对其与输入工况是否一致。 |
温升表应来自适用于目标 Pack 的试验、热仿真或明确的工程假设；当前页面不提供空间温度场求解。
3.3 每日工况与每周状态
入口：模型输入 → 工况。 “每日工况”定义能量与里程，“每周状态”定义驾驶、停车和充电的时间安排，两者共同描述重复运行的一周。
| 输入区域 | 含义与填写要点 |
|---|---|
| 每日工况 | 逐日填写总能量、净能量和回收能量（kWh），以及距离（km）。默认每天总能量和净能量均为 360 kWh、回收能量为 0、距离为 200 km。 |
| 充电占比 | 快充与慢充占比使用 0–1 的比例，例如 1 表示 100%。核对占比与实际充电策略的一致性。 |
| 每周状态 | 按时间顺序配置停车、行驶、直流快充和交流慢充等状态；仅填写实际使用的时段，未使用的空行可以保留。 |
| 目标 SOC | 充电时段的目标 SOC 使用 0–1 的比例，例如 0.8 表示 80%，不要填成 80。 |
| 计算列 | 荷电状态 SOC、充电能量和行驶次数是派生值。截图中的 -- 会在计算生成相应结果后更新。 |
录入后，先检查同一天的时间顺序、驾驶安排与每日能量是否匹配，再通过运行后的每周运行剖面检查 SOC 和充电过程。
3.4 温度来源与每日温度
入口：模型输入 → 温度数据中心。 “当前”用于核对项目正在使用的温度条件，“库”用于浏览可选资料，“导入”提供项目天气编辑与粘贴入口。
默认工程使用武汉的每日最高/最低温表，包含 365 天，整体温度范围约为 −4.8 至 36.4 °C。“已选择但未应用”描述库条目的选择状态；应结合“当前项目”和实际日温度表判断项目正在使用的数据。
| 操作 | 填写与核对要点 |
|---|---|
| 整理日温度 | 按日期顺序准备每日最高温、最低温两列，单位为 °C。核对年份、天数、缺失单元格以及最高温低于最低温的行。 |

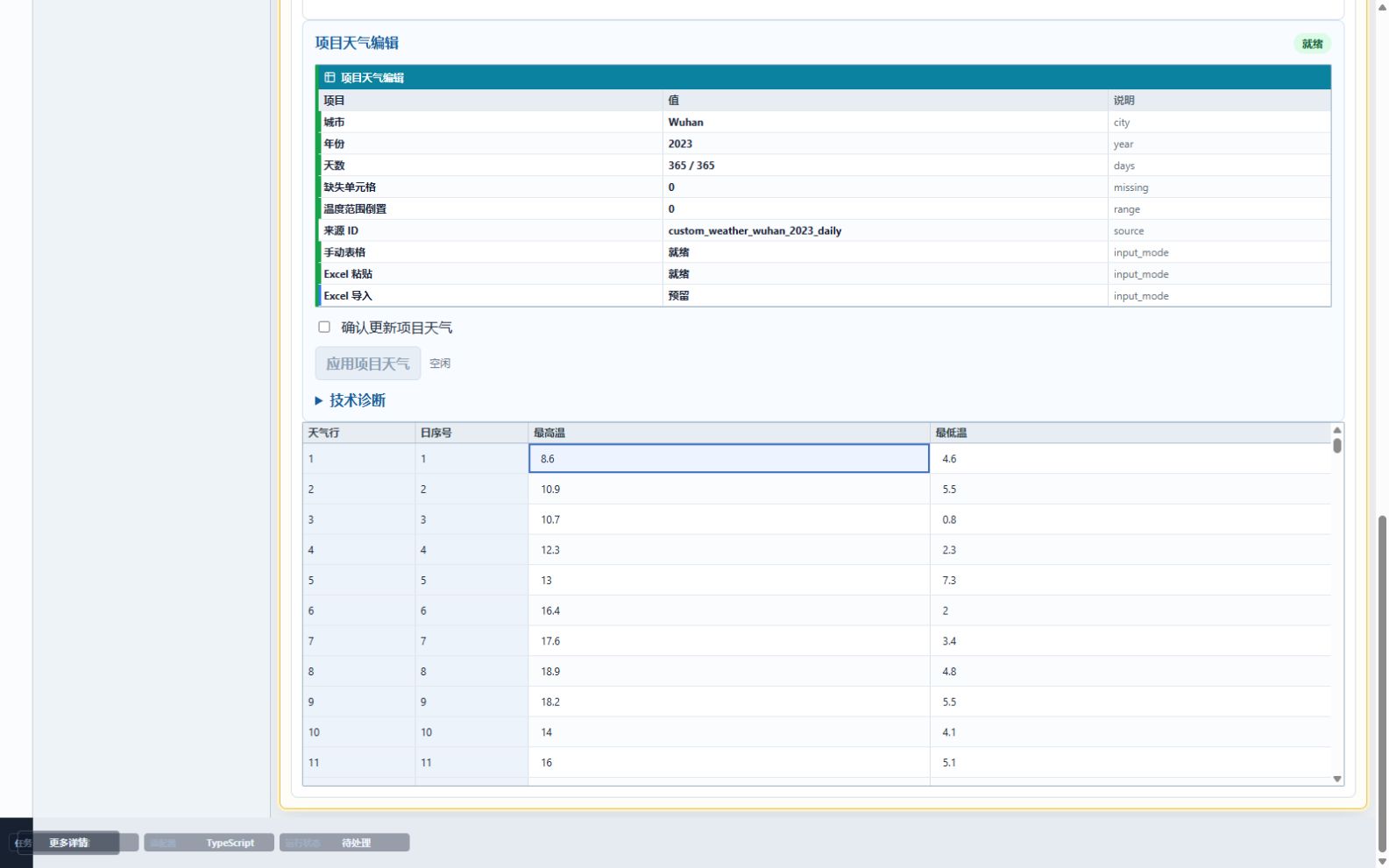

| 输入数据 | 在“导入”页编辑温度表，或使用“粘贴 Excel 两列数据”。“Excel 导入”当前标注为预留，不能将其理解为已支持直接导入工作簿文件。 |
| 应用与复核 | 使用“应用项目天气”操作时，先核对数据并勾选“确认更新项目天气”；随后回到“当前”和日温度表复核。仅修改城市名称或选中库条目，不等于已替换整套温度数据。 |
| 保留来源 | 记录来源、年份和处理方法。页面中的预览示例不等同于当前工程使用的数据，实际评估以项目日温度表为准。 |
3.5 矩阵与材料页面的使用边界
入口：模型输入 → 矩阵与材料。 当前页面展示由计算结果生成的权重因子与衰减矩阵，不是逐格录入寿命数据的表单。电芯寿命数据在“电芯”页配置；此处在运行后用于检查温度/SOC 权重和衰减计算的中间结果。新建工程尚未计算时，不需要在此补填矩阵。
3.6 迭代模式
- 先循环、后日历（默认）：先计算当月循环增量，再用更新后的总损失计算日历增量。
- 并行反演：两类增量均以该月开始前的总损失为基准。
两种模式的结果可能不同。比较运行时应同时记录算法版本和迭代模式；打开历史工程不会自动重算其中的旧结果。
4. 运行仿真
- 进入“仿真模式 / Simulation Mode”，处理输入校验中的阻塞提示。
- 点击“运行仿真 / Run Simulation”。
- 在监视窗口查看状态和日志，等待计算完成。
- 打开“结果分析”，核对结果状态、最终 SOH 和曲线。
已核对的默认算例给出 181 个曲线点，覆盖第 0–180 个月，最终 SOH 约为 55.8965%。只有输入、算法和迭代模式与该算例一致时，才适合用这个数值核对；曲线和含义见结果说明。
当前“停止”会清除界面运行状态，但可能不会终止后台计算。长计算期间不要反复停止并立即提交新任务。
5. 检查工况与结果来源

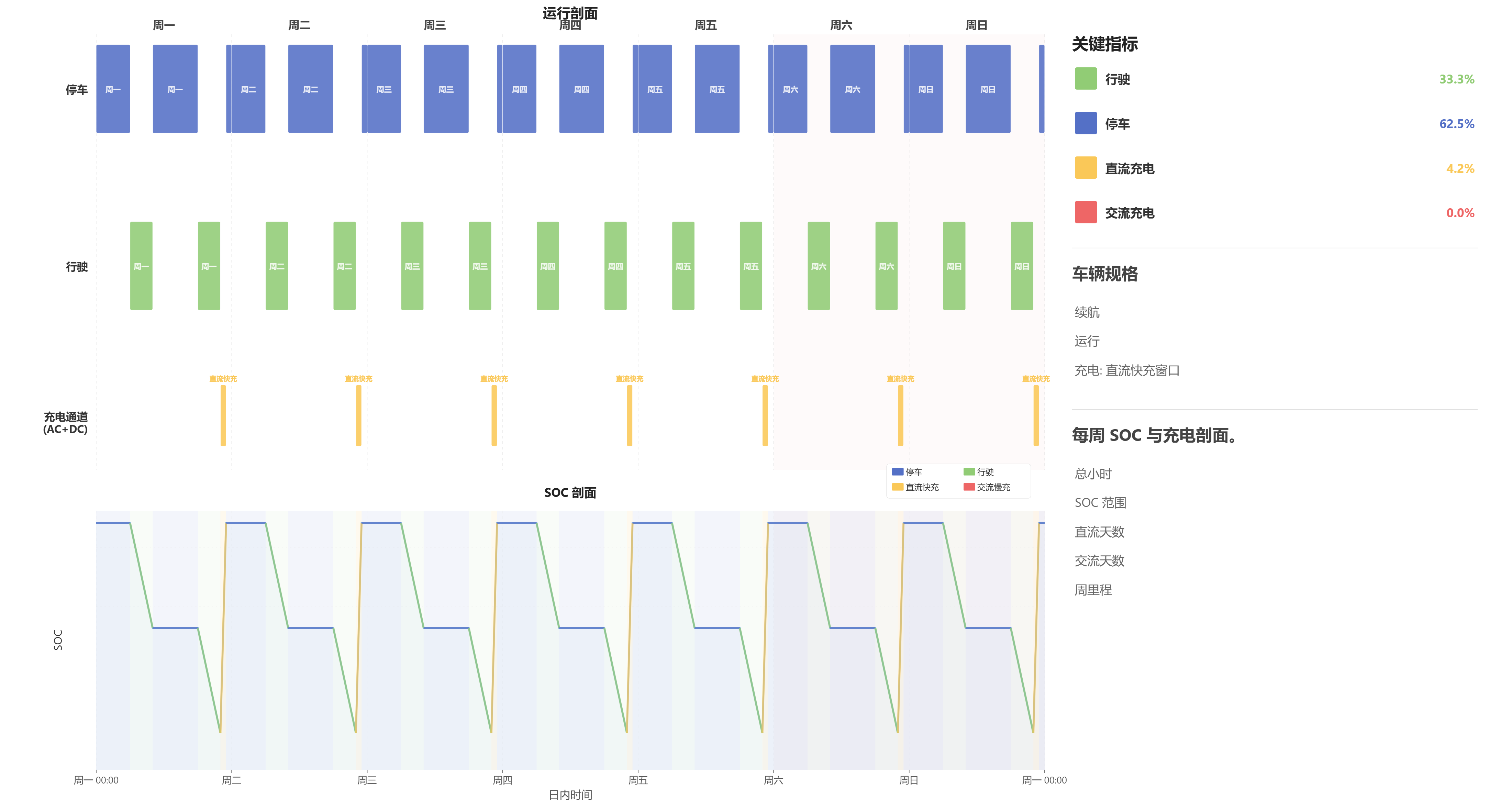

图：默认算例实际导出的每周运行剖面。先核对驾驶与停车时段、充电安排和 SOC 变化，再阅读长期寿命结果。
输入修改后，旧结果不再代表新工况。导出按钮禁用或提示过期时，应重新运行；若只是查看旧结果，应明确选择对应的历史运行。
6. 保存工程与结果
首次保存选择存储格式，后续保存沿用该格式。生成报告后再次保存工程，以保留最新报告版本。
| 格式 | 用途与注意事项 |
|---|---|
.blsimproj 与配套 _blsim_files 目录 |
托管工程；移动或备份时保留入口文件和配套目录 |
.blsim |
单文件工程，保存可继续编辑的工程内容 |
.blsimresult |
只读结果文档，供查阅指定结果 |
需要保留原工程再开展新评估时使用“另存为”。不要用已导出的 HTML、PPTX 或 CSV 替代完整工程备份；这些阅读或数据文件不包含全部可编辑工程状态。
7. 填写并导出报告
进入“报告与工作件 → 报告格式 1”，填写报告名称、日期、作者、复核人、评估背景、模型依据和补充信息。默认文字是模板内容，需按本项目实际情况核实。
在工具栏选择格式，再点击“导出报告”。
| 格式 | 适用场景 |
|---|---|
| HTML | 在浏览器逐页阅读与核对 |
| PPTX | 汇报与演示，打开后复核字体和布局 |
| 报告包 | 一起保存报告及相关图表、采样表格、输入和索引 |
| 导出 CSV | 单独生成数据导出包，用于数值复核 |
报告包中的表格可能按间隔采样。需要逐月检查时应查看完整求解结果，不能把三行示例明细或采样表当作全量输出。报告字段口径和已知差异见结果说明。
常见情况
| 表现 | 建议处理 |
|---|---|
| 无法运行 | 检查是否只读、是否选择了可执行的模型，并处理阻塞提示 |
| 导出不可用或结果过期 | 核对是否计算完成，以及输入是否在计算后修改 |
| 旧包只能看到部分内容 | 它可能只包含导出内容；继续编辑需要取得完整工程 |
| 结果与默认示例不同 | 先核对输入快照、单位、温度来源、算法版本和迭代模式 |
| 图表与报告表格不同 | 按结果说明核对累计/增量、时间范围和横轴换算口径 |
说明及案例证据日期：2026-09-08。“频域寿命仿真”与截图中的 Battery Life Sim 指向同一工作台。
